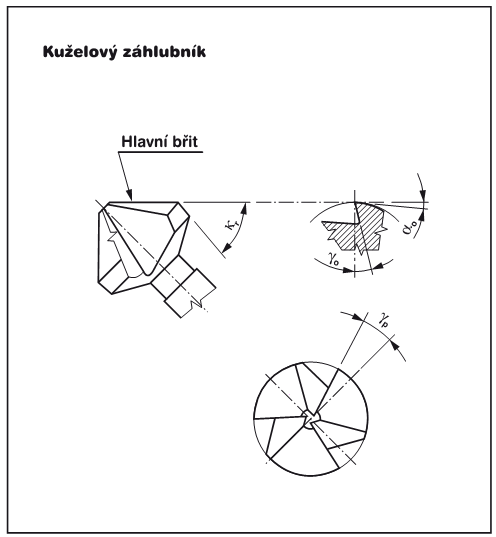

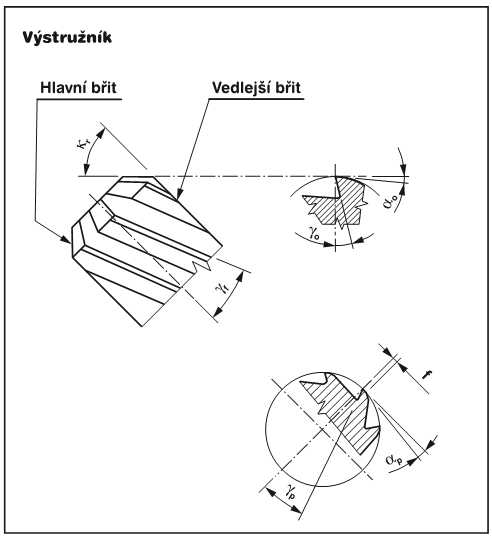

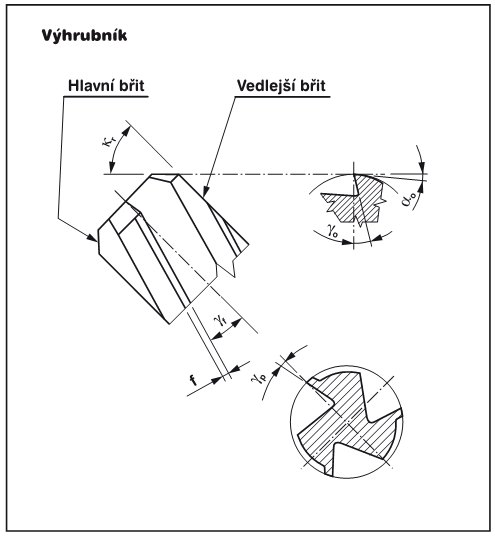

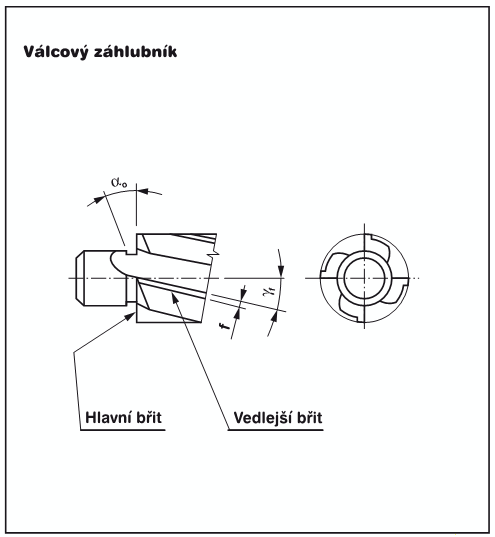

Technické názvosloví výstružníků, výhrubníků a záhlubníků

κ_r - úhel nastavení řezné hrany
α_o - normálový úhel hřbetu hlavního břitu
α_p - normálový úhel hřbetu vedlejšího břitu
γ_f - úhel šroubovice vedlejšího břitu
γ_o - normálový úhel čela hlavního břitu
γ_p - normálový úhel čela vedlejšího břitu
f - šířka fazetky
